教学目标
(一)使学生理解和掌握垂直、互相垂直、垂线等概念．
(二)初步学会画垂线的方法．
(三)培养学生初步画图的能力．
教学重点和难点
使学生理解和掌握垂直、垂线、距离等概念是教学重点；学生画垂线是学习的难点．
教学过程设计
(一)复习准备
1．指出下面图形中的直线、射线和线段．
2．量出各角的度数，并说出各是什么角．
(二)学习新课
我们今天要在学过直线和角的知识基础上学习一种新的概念：垂直．(板书课题：垂直)
1．认识垂线．
(1)理解垂直的含义．
①教师演示：
用两条颜色不同的毛线表示两条直线，使它们相交．
提问：
两条直线相交成几个角？(4个角)标出∠1，∠2，∠3，∠4．
这4个角分别是什么角？(∠1，∠3是锐角；∠2，∠4是钝角．)
②转动其中一条直线，使其中一个角变为直角．
提问：其余三个角是什么角？
想一想，为什么其他的角也变成了直角？
引导学生明确，把一条直线分成两个角，∠1是直角，∠2也会变成直角，180°－90°=90°，同样∠3=90°，得出四个角都是直角．
两条直线相交成直角时，这两条直线叫做互相垂直．(板书)
③观察下面几组图形，看哪组两条直线相交成直角？哪两条直线是互相垂直的？
引导学生观察并测量得知：图(2)、图(3)两条直线相交成直角，图(2)、图(3)两条直线是互相垂直的．
(2)建立垂线的概念．
师指出：上图中的(2)、(3)是两条直线互相垂直的，其中一条直线叫做另一条直线的垂线，这两条直线的交点叫做垂足．
板书：垂线、垂足．
提问：两条直线互相垂直的关键是什么？
引导学生明确，两条直线互相垂直的关键是直线相交成直角，这两条直线就叫互相垂直，与两条直线放置的方向没有关系．
如果直线A与直线B相交成直角，说说这两条直线有什么关系？
引导学生得出：直线A与直线B相交成直角，直线A和直线B就互相垂直，直线A是直线B的垂线，直线B是直线A的垂线．
请你观察教室里有没有两条直线是互相垂直的呢？并指出垂足．生举例……
(3)学生操作，巩固垂线概念．
同学们用一张纸，折出两条互相垂直的线，指出这两条直线的关系，标出垂足．
2．教学垂线的画法．
(1)过直线上的一点，作已知直线的垂线．

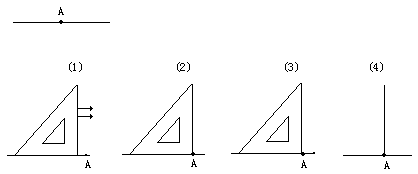

例 过直线上A点，作直线的垂线．
画的方法和步骤
把三角板的一条直角边与直线重合．
沿直线移动三角板，使直角顶点与A点重合．
从A点起，沿另一直角边画一条直线．
过A点新画出的直线，就是原直线的垂线．
指名到黑板上试画过直线上的点的直线的垂线，其余同学在本上试画．教师巡视指导．
